Как выбрать и подобрать стальные панельные радиаторы?
Какие учитываются факторы, при подборе стальных панельных радиаторов и какой тип радиаторов лучше использовать. Во первых, радиаторы рассчитаны для индивидуальных систем отопления. Стальные панельные радиаторы имеют модельный тип 10, 11, 12, 21, 22 и 33. Часто используемые тип радиаторов это 11, 22 и 33, они удобны и для подбора при расчете, а так же являются самыми эффективными по теплоотдачи. Тип 11 имеет одну тепловую нагревательную панель, тип 22 две панели и 33 тип три панели, это видно на рисунке.
При подборе стального панельного радиатора для помещения, в первую очередь определяется, какая потребуется высота радиатора. Высота от пола до подоконника, к примеру: h = 800мм. Выбирает высоту радиатора 500мм., и к высоте добавляем рекомендованные монтажные допуски, снизу и сверху. Таким образом, высота радиатора нам подходит h = 500мм. Следующим шагом смотрим на ширину окна – подоконника, учитывая ширину радиатора по соотношению с окном. Зная высоту и относительную ширину радиатора ( пример: окно L = 1000мм и радиатор H = 500мм.), смотрим на требуемую мощность помещения и начинаем выбирать тип радиатора, рассматривая от 1000мм в меньшую сторону ширины, выбирая требуемую мощность радиатора. Пример: 11 тип не подходит, обращаемся к таблице с 22 типом. Размер радиаторов идет с шаговой шириной 100мм. Радиатор выбирается меньше ширины окна. Выбирая по таким критериям радиаторы, визуальный вид радиатора под окном смотрится элегантно и эстетично, с соотношением окна радиатор полностью делает тепловую занавесу по ширине.
Подключение к радиатору.
Способы подключения радиаторов напрямую зависит на комфорт дома. Варианты подключения радиаторов влияет на теплоотдачу – эффективность (работоспособность). Поток воздуха по закону физики: холодный воздух заходит снизу радиатора и начинает нагреваться остаточным теплом на обратке, нагреваясь и поднимаясь к верху, воздух на выходе с радиатора нагревается до максимальной температуры. Существует четыре варианта подключения:

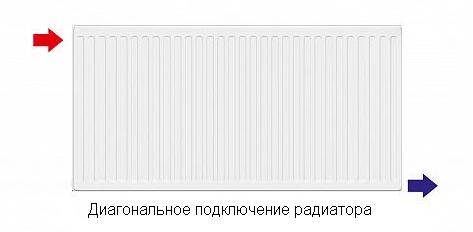

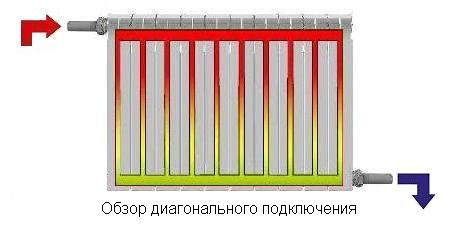

Диагональное подключение: используется при двух трубной системе отопления и эффективно работает с однотрубной схемой системы отопления – ленинградка. В таких вариантах подключения не зависит длина и высота радиатора, самое эффективное подключение, теплоотдача приборов 100%.
 |
 |

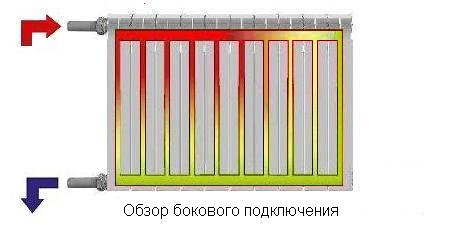

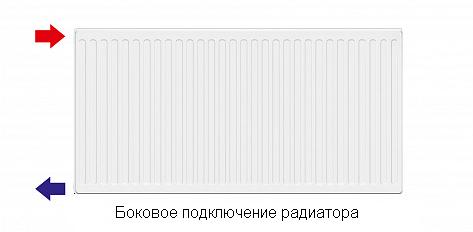

Боковое подключение: такое подключение обычно используют в системе отопления со стояками – пример: в многоквартирном доме. При таком способе подключения существуют ограничения по длине радиатора. Большая длина радиатора не прогревается до конца, сторона подключения теплая, а край холодный. Пример: производители алюминиевых и чугунных радиаторов, поэтому и не выпускают больше 14 секций. Эффективность такого подключения 75% теплоотдачи.
 |
 |

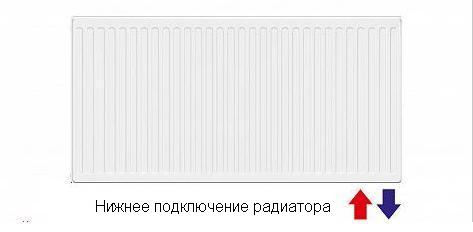

Нижнее подключение: используется при двух трубной системе отопления, но внутренняя схема работы радиатора является боковым подключением. В таком варианте влияет длина радиатора как при боковом подключении. Для подключения радиатора используются узел мультифлекс. Эффективность такого подключения 75%.
 |
|

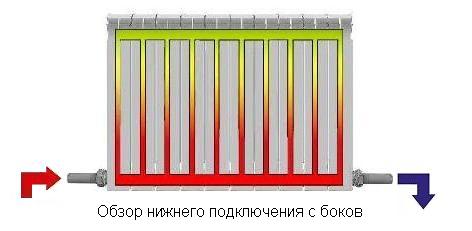

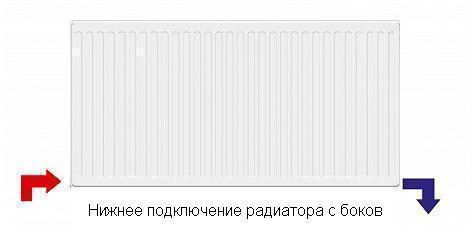

Нижнее подключение с боков: такое подключение придумали ленивые монтажники, что бы не поднимать подачу к верху (не долбить), рассказывая заказчикам, что труба экономится, а эффективность теплоотдачи радиатора всего лишь 50%. Что бы исправить или правильно использовать такое подключение, для алюминиевых радиаторов разработали клапана для направления потока.
 |
 |
Рекомендации к радиаторам.
Эффективность, экономия сгораемого топлива и комфорт всегда стоит на первом месте. С использованием термостатической арматуры на радиаторах все это можно получить и создать микроклимат целого дома. Термостатический вентиль – это механический вентиль с подвижным клапаном, которым управляет термостатическая головка по выставленной на ней температуре. Таким образом, можно настраивать разный температурный режим по помещениям. Есть еще один приоритет термостатических вентилей, при неправильном расчете гидравлической системы отопления, это когда заужен диаметр труб, и труба не способна пропустить больше мощности, конечные радиаторы холодные, то термостатическая арматура выравнивает гидравлику, нагревая первые комнаты до требуемой температуры, и прикрывает первые радиаторы, и тогда гидравлика проталкивает теплоноситель до конечных радиаторов.
