Принципиальные гидравлические схемы систем отопления для малых домов до 240м.кв.
При создании системы отопления для небольшого частного дома возникает вопрос, какую создать систему отопления, что бы она была практичной, простой и управляемой, и при этом давала полный комфорт целому дому. Для небольших частных домов самым идеальным вариантом является использование настенных газовых котлов. Используя настенные котлы даже без дополнительных модулей расширения отопительными контурами, можно создать практичные гидравлические схемы и эффективно ими управлять без электронной автоматики и при этом получать полный комфорт.
Создавая систему отопления, в первую очередь требуется обратить внимание на сечение труб, не стоит смотреть на настенный котел, что там малый диаметр. При малом диаметре в котле идет ускорение потока теплоносителя, что дает предотвратить и снять перегрев. Когда уменьшают диаметр трубы от котла в систему отопления, то от длины трубы при с ужении идет потеря мощности циркуляционного насоса, что и уменьшает скорость потока в котле, и идет перегрев котла. Так же не хватает проходящей мощности кВт, при заужении трубы. Диаметр труб имеет разную пропускную способность по мощности кВт, при разной скорости потока. Так что все взаимосвязано и воздействует друг на друга. Диаметр трубы выбирается по соотношению требуемой мощности дома.
Давайте обсудим и рассмотрим гидравлические схемы. Какие требуются функции в частном доме – это приготовление горячей воды, радиаторное отопление и дополнения комфорта - это контур теплого пола. Имейте ввиду, что система отопления и теплый пол это два разных контура по температурному режиму. Радиаторное отопление требует высокие температурные режимы, а теплый пол низкие. Что бы получить комфорт, требуется ими управлять. Настенным газовым котлом управляем горячей водой и отоплением, а теплым полом можно управлять трехходовыми смесителями с сервоприводом, использовать термостатическую трехходовую арматуру или унибоксы с управлением термостатической головкой по обратке, чем и будем снижать температурный режим теплого пола.
1. Вариант: до 120 м.кв.
| Здесь самая простая система отопления - ленинградка. В схеме использован настенный газовый котел Термика с погодозависимой системой управления и с коаксиальным дымоходом. Контур отопления однотрубный сечением полипропиленовой трубы ø32, это пропускаемость трубы 12.7кВт с площадью обогрева до 120м.кв. Подключение радиаторов по диагонали ø20 трубой, и подача со стороны потока теплоносителя, это дает 100% теплоотдачи, а так же тепло лучше входит в радиатор из за подъема к радиатору. На обратке перед котлом устанавливаем фильтр грубой очистки и запорную арматуру для удобства обслуживания (раз в год перед зимним периодом при обслуживании). Контур теплого |  |
| пола подключаем к системе отопления и управляем встроенным в стену унибоксом по обратке. Унибок способен управлять до двух контуров теплого пола, но длина контура должна быть 50 метров, допускается 54 - 56 метров, более подробно читайте в разделе теплый пол. Эта схема получается уникальной, что не используем дополнительный насос для циркуляции, а обходимся котловым. | |

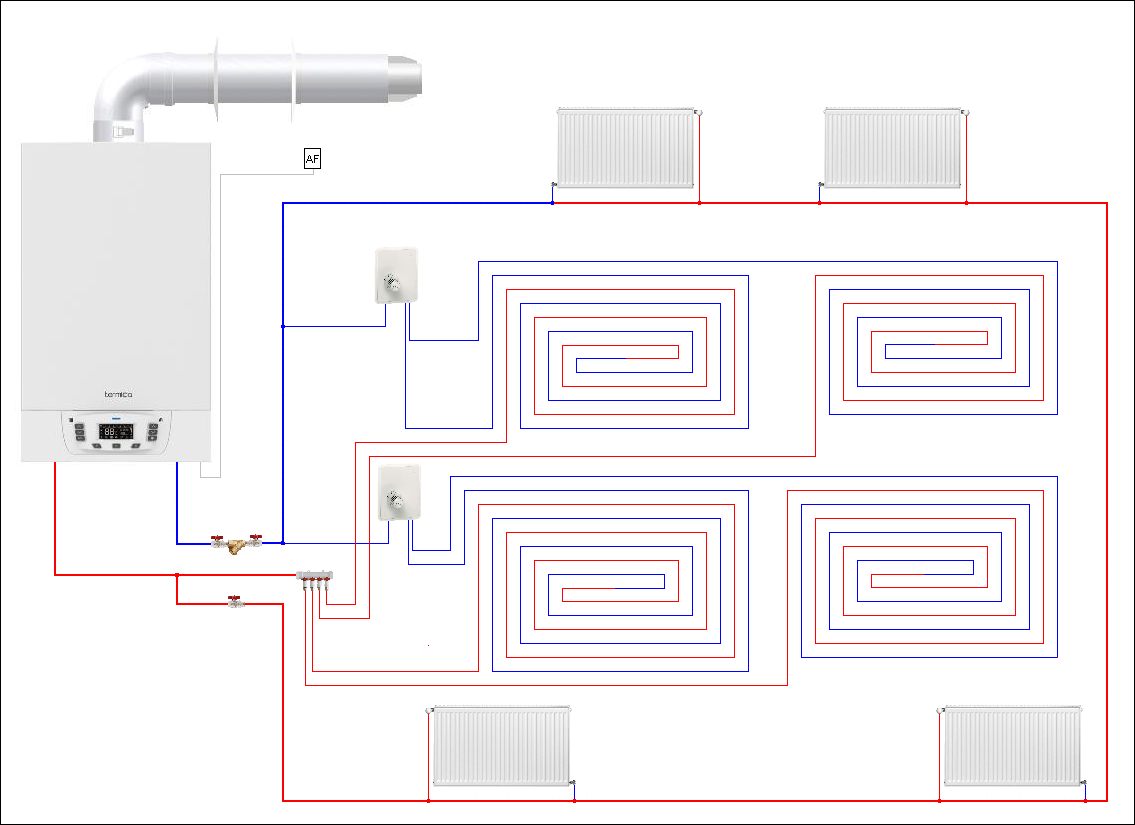

2. Вариант: до 120 м.кв.
| Во втором варианте принцип системы такой же. Отличие схемы: здесь уже используется распределительный коллектор, два унибокса и уже 4 контура теплого пола. Такая схема эффективней от 1 варианта для неопытных мастеров, где допускают нарушение в гидравлике теплого пола, в основном неправильная укладка теплого пола или разность длин. Подключение теплого пола от котла, где мы можем ими управлять по потокам, если установить коллектор с расходомерами (если разная длина контуров). Самый главный приоритет этой схемы, это одинаковое сопротивление по гидравлике в соотношении контуров отопления и теплого пола. В таких гидравлических |  |
| схемах отопления тоже обходимся одним котловым циркуляционным насосом. | |
3. Вариант: до 240 м.кв.
| В этом варианте уже используется двух трубная гидравлическая схема отопления, она считается самая эффективная, но если правильно рассчитан диаметр по проходимости трубы и радиаторы подключены по диагонали. Контур теплого пола имеет свой смесительный узел с термостатическим вентилем управления. Такой контур эффективно использовать от 4 контуров и больше. К таким схемам требуется расчет объема теплоносителя, так как большая площадь теплого пола увеличивает объем из за длины труб, и может потребоваться поставить дополнительный расширительный бак рядом с котлом. Имейте ввиду |  |
| расширительные баки имеют общий объем и рабочий, это две разные величины. | |

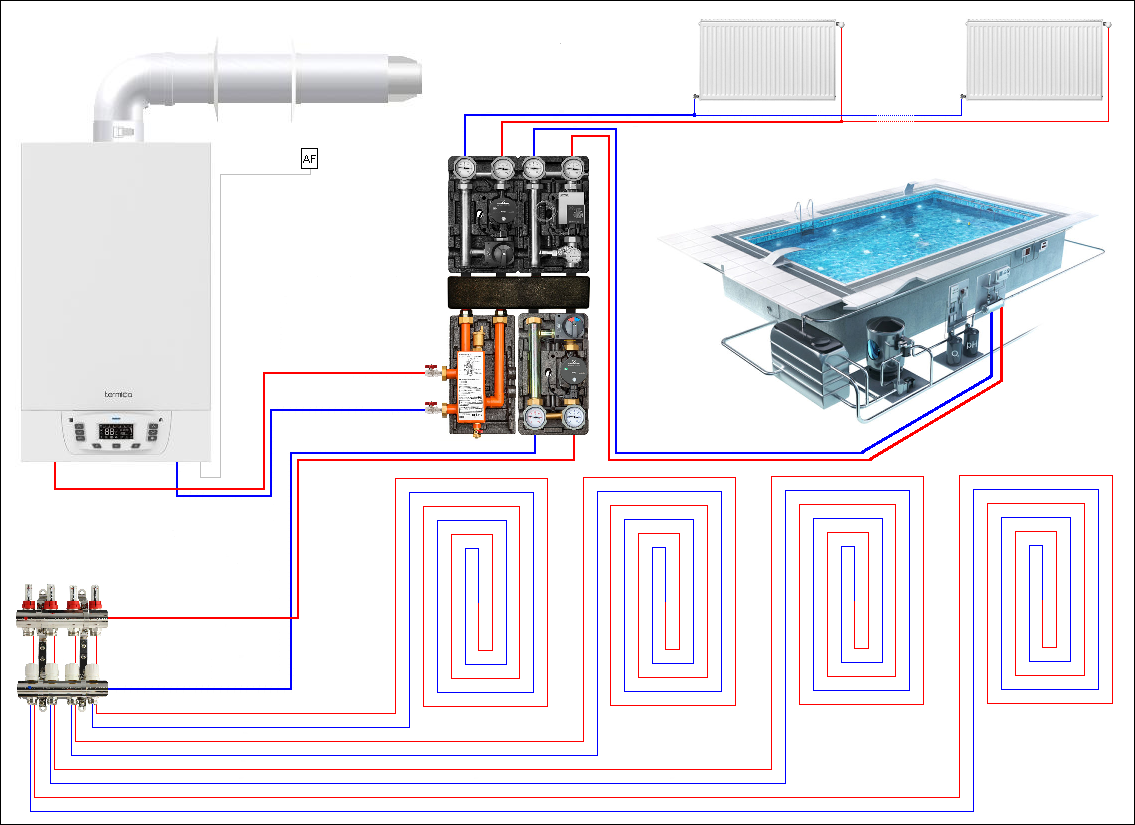

4. Вариант: до 240-340 м.кв.
|
С увеличением мощности и отопительных контуров потребуется гидравлическое распределение по контурам. В данном варианте может потребоваться дополнительный модуль расширения, для управления третьим контуром, если он не будет являться контуром для подогрева бойлера, где способен управлять котел, но котел может иметь и свои выходы для подключения бойлера. Обычно в конденсационных котлах нет выхода под бойлер. Теплым полом можно управлять и вручную используя насосную группу с термостатическим управлением, это самый экономный вариант в отношении с управлением сервопривода. Управление температурой по контурам теплого пола можно отрегулировать по |
 |
| расходу теплоносителя на расходомерах, сокращая расход или увеличивая. В отоплении используется прямая насосная группа, после которой можно разойтись на два или три этажа отопления. | |
Дальше добавим еще варианта гидравлических схем с напольными котлами (информация готовится).
