НУЖНО ЛИ ЗАЗЕМЛЕНИЕ И ДИЭЛЕКТРИК
# Полезные советы » Гарантийный срок » Настенные газовые котлы » Заземление и диэлектрик

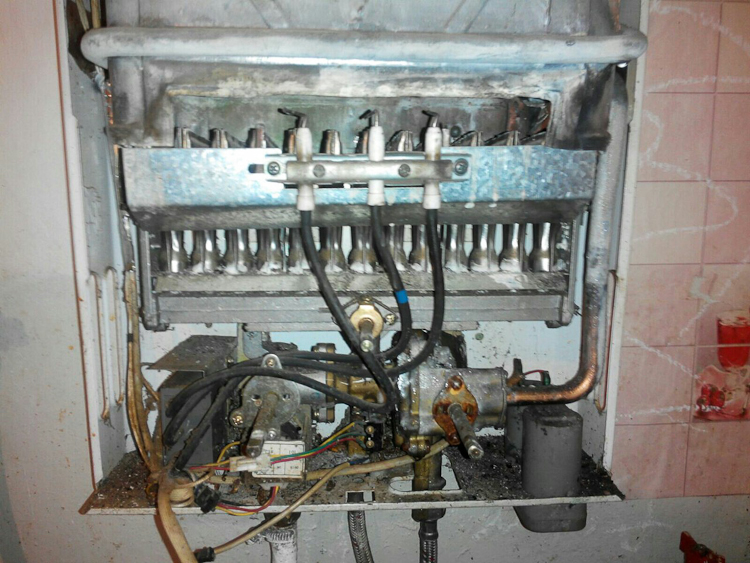

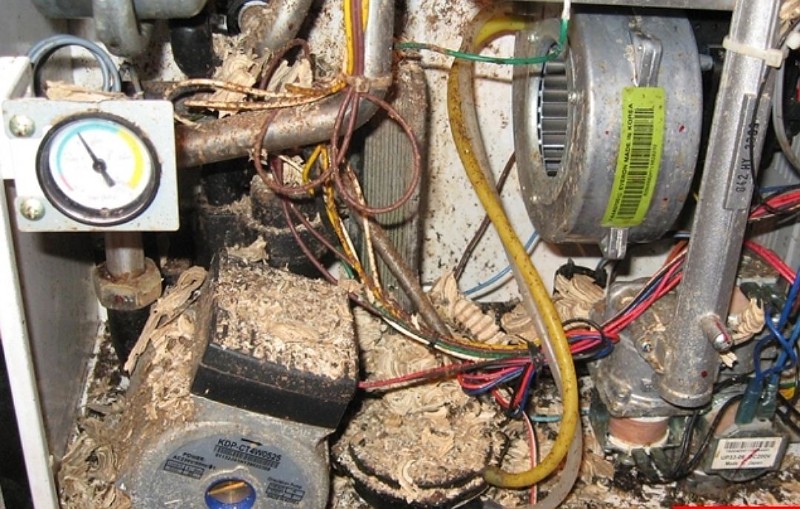

Большое количество, а практически все котлы не заземлены и не имеют диэлектрика на газовой трубе, к чему это приводит? Если Вы подойдете к своему котлу или газовой плите, то Вы увидите образование коррозии на газовой нержавеющей трубе, а в котлах по нижней части самого корпуса котла. Все это не от влаги и не от воды, а от токов – это называется электрокоррозия. После такого увиденного мы постоянно ругаем производителей, что они используют плохое качества металла. Но это не так, просто мы неправильно используем свое оборудование и не где не кто в инструкциях этого не пишет. Ниже представлены фотографии котлов без заземления (можно увеличить).
 |
 |
 |
 |
Газовые компании предлагают установить диэлектрик на газовую трубу, но это надо не предлагать, а заставлять в обязательном порядке брать и ставить, а не ленится. Не использование диэлектрической вставке приводит к вызыванию образования коррозии на гибкой подводке из нержавеющей стали, что со временем приводит к утечки бытового газа. Раньше мы использовали резиновые гибкие подводки, и они являлись диэлектриком, но газовые компании в принудительном порядке заставили всех заменить на стальные подводки из нержавеющей стали, что еще больше подвергло опасности население из-за неопытности и неправильной эксплуатации и монтажа. От этого и постоянные взрывы в частном секторе, где все ссылаются на халатное отношение с бытовым газом, а в реальности халатное отношение сотрудников газовых служб: надо же найти крайних и снять с себя вину.
Один из самых важных упущений у производителей гибких подводках из нержавеющей стали – это упущение об предупреждении использования гибкой подводки из нержавеющей стали без диэлектрика, где эксплуатационный срок службы гибкой подводки из нержавеющей стали становится 3 года, а они гарантируют 25 лет, но это когда правильно использовать. Следовательно, смотрите как Вы используете и меняйте не задумываясь, ведь это Ваша в первую очередь безопасность и окружающих.
Прежде чем разобраться как правильно присоединить газ к котлу, и как требуется заземлять котел, давайте разберемся. Газовая труба находится в земле или имеет полный контакт с землей через опоры, если это воздушный трубопровод. Таким образом труба является заземлением. Если произвести электрические замеры в котле, то мы увидим присутствие напряжения на корпусе котла. Следовательно, газовая труба является катодом, а котел анодом, из науки мы знаем, что атмосферная коррозия - окисление образуется на аноде, а котел у нас является анодом. Также по отношению к холодным участкам, нагретые являются анодными - ионы металла переходят в раствор и происходит реакция окисления. Внимание: это относится не только к энергозависимым котлам, но и к энергонезависимым тоже, где между потенциалами температур вырабатывается небольшое электричество, что и является достаточным для электрокоррозии - окисления.
Заземление газовых котлов - это Ваша безопасность от получения поражения электрическим током, но отдельное заземление для котла хуже. Давайте разберемся, как требуется делать заземление котлов:
- Если Вы используете гибкую подводку из нержавеющей стали или жесткое подключение из стальной трубы без диэлектрика, то требуется заземлить котел, можно даже на собственное заземление. В таком варианте котел является проводником и токи только проходят через него, в таком варианте котел не является конечной анодной точкой.
- С использованием диэлектрика котел лучше не заземлять на отдельное заземление - стержень, что бы он не являлся конечной анодной точкой, где будет образовываться электрокоррозия.
Внимание: в многоквартирных домах где используются газовые котлы или газовые колонки, требуется в обязательном порядке устанавливать диэлектрическую вставку, что позволит избежать от выхода из строя оборудование, от поражения током оборудования в случаи утечки от соседей через газовую трубу (проверено опытом). Так же стоит учитывать разводку сети дома, если используется в доме трехфазная сеть, то у Вас может быть одна фаза (к примеру «А»), а у соседа другая фаза «В» или «С», то потенциал при утечке тока вырастит во много раз больше, в сотни вольт, что выведет оборудование мгновенно. Хватает 24 вольта, чтобы расплавить газовую подводку.
Правильное подключение газовых котлов. Что бы избежать коррозийного образования на котле и газовой трубе, а также обеспечить Вашу безопасность:
|
 |
| Для подключения котлов и бытовой техники в квартирах используются схема - представлено на рисунке, где нулевой провод "N" является "PEN" и разделяется в щитовой на "N" и "PE". Внимание к отдельному подключению шины РЕ, где она не несёт нагрузки и имеет всегда отличный контакт, а вот нулевое подключение может отгореть от нагрузок, и Ваша защита бесполезна (обеспечена не будет, получите поражение электричеством от корпуса оборудования). Схему можно увеличить!!! |  |
В квартирах, домах и коттеджах не разделяйте заземление от нуля, не путайте бытовое использование с промышленным, там используются другие схемы и дополнительное отдельное заземление для оборудования. Разделяя заземление от нуля, мы получаем два полюса анод и катод. Анодом будет являться дом (блуждающие токи и отношение холода и тепла), катодом станет заземление. Направления тока будет стекать от анода к катоду, а движение электро ионов – катионов, будут двигаться от катода к аноду, где и будет происходить окисление - атмосферная коррозия. Бойлер, стиральная и моющая машина, котел, кондиционер станут конечными анодными точками, которые и будут получать коррозию на металл. После такого мы постоянно ругаем производителей, что они используют плохое качества металла, нет, мы просто неправильно используем оборудование.
Защиты от блуждающих токов так же используют на автомобильных мостах, железной дороге и т.д где используются метало конструкции. Пример: обратите внимание на рельсы, где применяется защита и используется железная дорога, там нет ржавчины даже на болтах и гайках, а вот заброшенные участки железной дороги где уже не используется защита она все покрытая ржавчиной (коррозией).
Ютуб переполнен профессионалами с широкими навыками специальностей, даже смотреть не хочется. Не понятно только одно толи специалисты, толи артисты, толи ……..?
